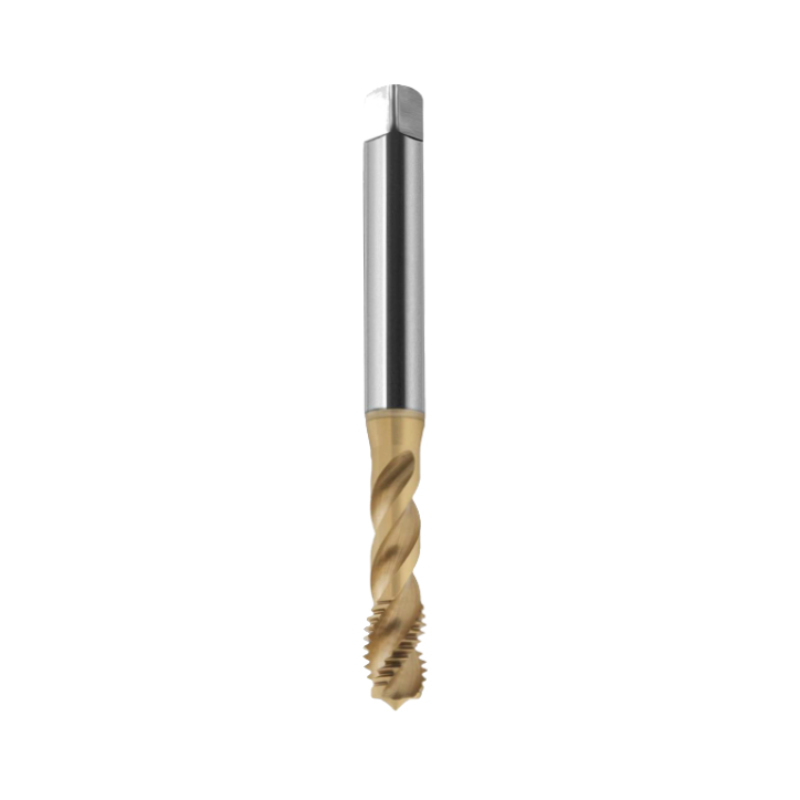

Gwintownik maszynowy M8 R40 HSSE TN2 800X FANAR (C2-513X03-0080)

Gwintownik M8 śrubowy R40 800X TN2 maszynowy wysokowydajny z gwintem metrycznym zwykłym wykonany zgodnie z normą DIN-371C skrętny z rowkami o kącie 40° przeznaczony do otworów nieprzelotowych < 2,5xd. Gwintownik 800X przeznaczony do wysokowydajnego gwintowania stosunkowo szerokiego spektrum materiałów takich jak stale, stale nierdzewne, żeliwa oraz metale nieżelazne. Wykorzystane innowacyjne technologie w produkcji gwintowników 800X w połączeniu z dwuwarstwową powłoką TN2 gwarantują nawet dwukrotnie wyższą od dotychczasowej trwałość narzędzia oraz wydajność obróbki. Wszystkie te cechy czynią gwintownik 800X najlepszym wyborem dla krótkich i średnich serii produkcyjnych, oferując w dalszym ciągu korzystną relację ceny do jakości. Gwintowniki z serii 800X pokrywane są dwuwarstwowa powłoka „TN2”, która jest wytwarzana metodą bezkroplową podlegająca procesom uszlachetniania powierzchni charakteryzująca się bardzo dobrą odpornością na ścieranie, dużą odpornością termiczną oraz niskim współczynnik tarcia. Dzięki zmniejszeniu tarcia żywotność narzędzi znacząco się wydłuża, a jakość obrabianej powierzchni wzrasta. Łącząc wyjątkowo twardą warstwę TiAlN z podatną warstwą TiN, uzyskano inteligentną samonastawną strukturę powierzchni dopasowującą się do powstających podczas obróbki naprężeń zwiększając odporność na pękanie.

Przeznaczenie:

• gwintowanie na obrabiarkach CNC z funkcją gwintowania synchronicznego oraz oprawkach z minimalną kompensacją osiową – OGSS lub MasterSync
• możliwe gwintowanie na maszynach konwencjonalnych w oprawkach OGK
• małe i średnie serie produkcyjne

Zastosowanie:

• do stali węglowych
• do stali niskostopowych
• do stali nierdzewnej ferrytycznej i martenzytycznej
• do stali nierdzewnych austenitycznych i austenityczno-ferrytycznych
• do żeliwa, żeliwa ciągliwego i żeliwa sferoidalnego
• do materiałów nieżelaznych

Dane techniczne:

• Średnica znamionowa gwintuM8
• Podziałka gwintu (skok) 1,25 mm
• Rodzaj gwintu metryczny zwykły ISO DIN-13
• Rodzaj rowków wiórowych śrubowe prawe o kącie 40°
• Przeznaczenie do otworów nieprzelotowych < 2,5xd
• Nakrój C / 2-3P
• Długość całkowita 90 mm
• Długość części roboczej 20 mm
• Długość użytkowa 35 mm
• Średnica chwytu 8,0 mm
• Wielkość zabieraka 6,2 mm
• Średnica wiertła pod gwint 6,8 mm
• Materiał HSSE
• Rodzaj powłoki TN2 (TiAlN + TiN)
• Wykonanie zgodnie z normą DIN-371 (Gwintowniki maszynowe z chwytem wzmocnionym)
• Klasa gwintu (pole tolerancji) ISO2 (6H)
• Grupa narzędzi według zastosowania 800X
