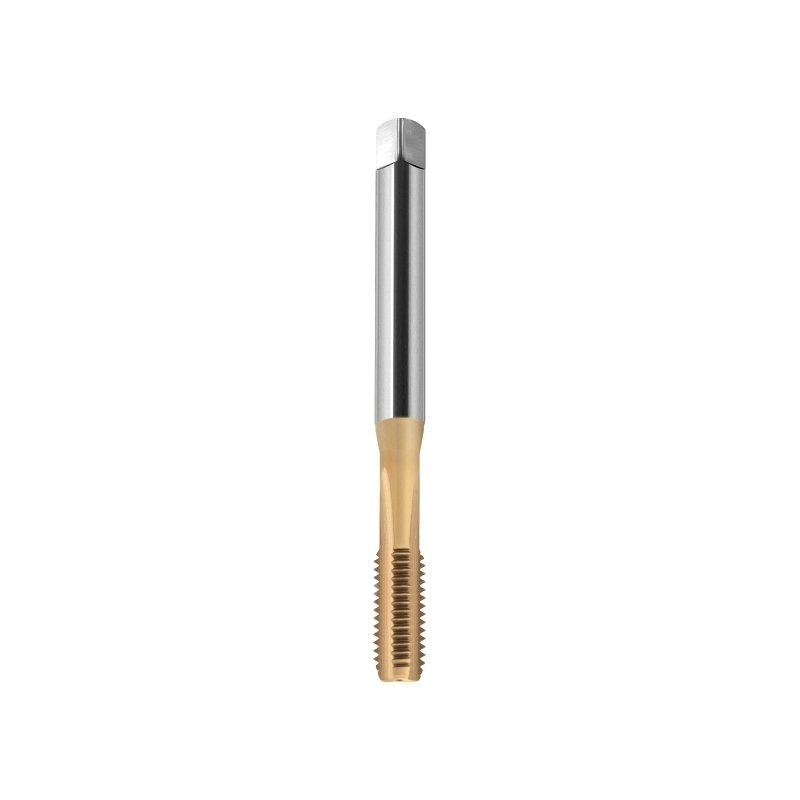

Gwintownik maszynowy M10 DIN-371C (6H) HSSE TIN 800X Fanar (C2-123X01-0100)

Gwintownik M10 prosty 800X TN2 maszynowy wysokowydajny z gwintem metrycznym zwykłym wykonany zgodnie z normą DIN-371C może być stosowany do otworów przelotowych i nieprzelotowych < 1,5xd. Gwintownik 800X przeznaczony do wysokowydajnego gwintowania stosunkowo szerokiego spektrum materiałów takich jak stale, stale nierdzewne, żeliwa oraz metale nieżelazne. Wykorzystane innowacyjne technologie w produkcji gwintowników 800X w połączeniu z dwuwarstwową powłoką TN2 gwarantują nawet dwukrotnie wyższą od dotychczasowej trwałość narzędzia oraz wydajność obróbki. Wszystkie te cechy czynią gwintownik 800X najlepszym wyborem dla krótkich i średnich serii produkcyjnych, oferując w dalszym ciągu korzystną relację ceny do jakości. Gwintowniki z serii 800X pokrywane są dwuwarstwowa powłoka „TN2, która jest wytwarzana metodą bezkroplową podlegająca procesom uszlachetniania powierzchni charakteryzująca się bardzo dobrą odpornością na ścieranie, dużą odpornością termiczną oraz niskim współczynnik tarcia. Dzięki zmniejszeniu tarcia żywotność narzędzi znacząco się wydłuża, a jakość obrabianej powierzchni wzrasta. Łącząc wyjątkowo twardą warstwę TiAlN z podatną warstwą TiN, uzyskano inteligentną samonastawną strukturę powierzchni dopasowującą się do powstających podczas obróbki naprężeń zwiększając odporność na pękanie.

Przeznaczenie:

• gwintowanie na obrabiarkach CNC z funkcją gwintowania synchronicznego oraz oprawkach z minimalną kompensacją osiową – OGSS lub MasterSync
• możliwe gwintowanie na maszynach konwencjonalnych w oprawkach OGK
• małe i średnie serie produkcyjne

Zastosowanie:

• do stali węglowych
• do stali niskostopowych
• do stali nierdzewnej ferrytycznej i martenzytycznej
• do stali nierdzewnych austenitycznych i austenityczno-ferrytycznych
• do żeliwa, żeliwa ciągliwego i żeliwa sferoidalnego
• do materiałów nieżelaznych

Cechy gwintownika:

• Wielowarstwowa powłoka TN
• Specjalna mikrogeometria ostrza
• Specjalnie zaprojektowane rowki
• Najwyższej jakości stal HSSE

Dane techniczne gwintownik maszynowy M10 DIN-371C (6H) HSSE TIN 800X Fanar (C2-123X01-0100):

• Średnica znamionowa gwintu M10
• Podziałka gwintu (skok) 1,5 mm
• Rodzaj gwintu metryczny zwykły ISO DIN-13
• Rodzaj rowków wiórowych proste (nie należy stosować do głębokich otworów)
• Przeznaczenie do otworów przelotpwych i nieprzelotowych
• Nakrój C / 2-3P
• Długość całkowita 100 mm
• Długość części roboczej 20 mm
• Długość użytkowa 39 mm
• Średnica chwytu 10,0 mm
• Wielkość zabieraka 8,0 mm
• Średnica wiertła pod gwint 8,5 mm
• Materiał HSSE
• Rodzaj powłoki TN2 (TiAlN + TiN)
• Wykonanie zgodnie z normą DIN-371 (Gwintowniki maszynowe z chwytem wzmocnionym)
• Klasa gwintu (pole tolerancji) ISO2 (6H)
• Grupa narzędzi według zastosowania 800X
