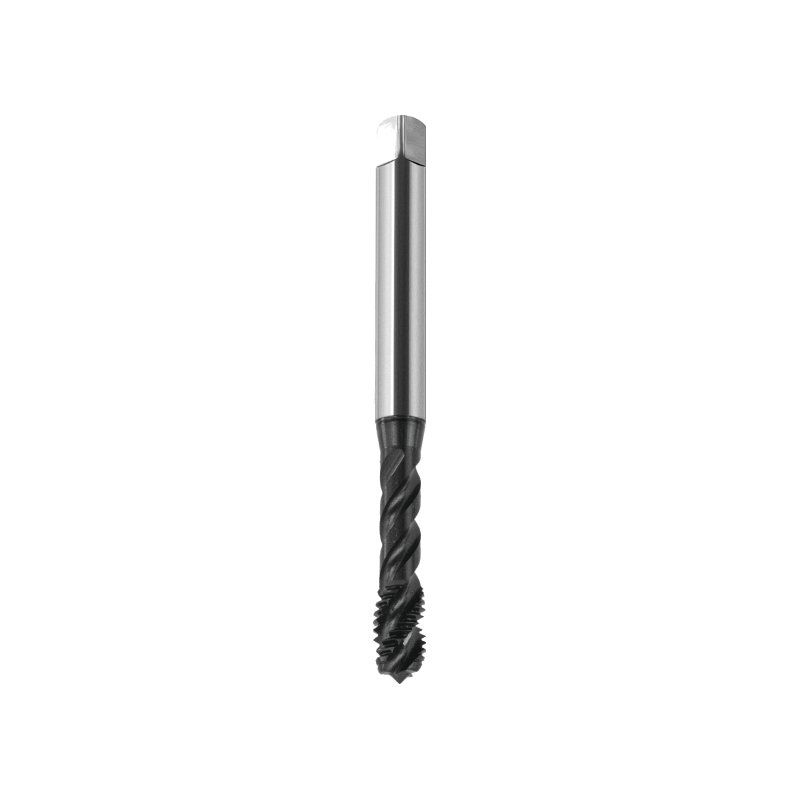

Gwintownik maszynowy M10 DIN-371C R45 (6H) HSSE-PM TICN S-NC FANAR (C4-525301-0100)

Wysokowydajne gwintowniki S-NC wykonywane są w zaawansowanej technologii. Specjalna geometria, najlepsze stale HSSE-PM, śliska i supertwarda powłoka oraz innowacyjna technologia przygotowania krawędzi i powierzchni skrawających, plasuje gwintownik w grupie szerokiego zakresu materiałów obrabianych oraz zalicza do grupy narzędzi HSC.

Dane techniczne gwintownik maszynowy M10 DIN-371C R45 (6H) HSSE-PM TICN S-NC FANAR (C4-525301-0100):

• Rozmiar gwintu: M10
• Typ gwintu: M
• Kierunek gwintu: RH
• Materiał narzędzia: HSSE-PM
• Rodzaj powłoki: TC
• Nakrój: C (2-3P)
• Norma wykonania: DIN-371
• Tolerancja średnicy podziałowej: 6HX
• Rodzaj rowków wiórowych: R45

Wymiary:

• od1:
• P: 1,50
• 1``/P:
• I1: 100
• I2: 15
• I3: 39
• od2: 10,0
• a: 8,0
• Średnica otworu pod gwint: 8,50

Przeznaczenie:

• gwintowanie na obrabiarkach CNC z funkcją gwintowania synchronicznego oraz oprawkach z minimalną kompensacją osiową – OGSS
• możliwe gwintowanie na maszynach konwencjonalnych w oprawkach OGK

Zastosowanie:

• do stali węglowych
• do stali niskostopowych
• do stali wysokostopowych
• do wysokostopowej stali narzędziowej
• do stali nierdzewnej ferrytycznej i martenzytycznej
• do stali nierdzewnych austenitycznych i austenityczno-ferrytycznych
• do żeliwa, żeliwa ciągliwego i żeliwa sferoidalnego
• do materiałów nieżelaznych
